一、超小间距插针通孔焊接：电子制造的“卡脖子”难题



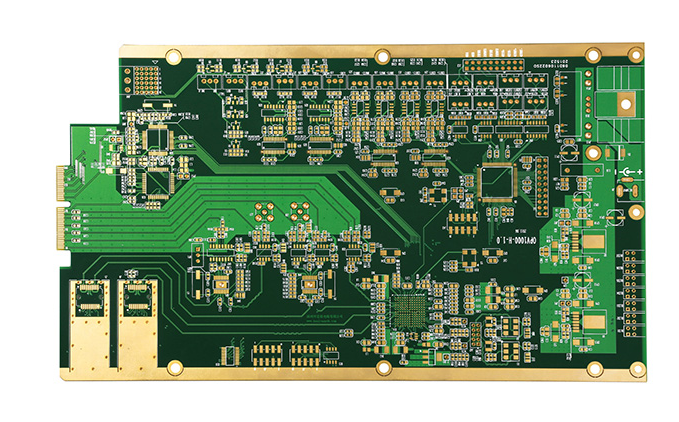

在5G通信、智能汽车、医疗设备等高端电子领域，PCB板的高密度互联（HDI）需求正推动插针通孔焊接进入“微米级时代”。当插针直径缩小至0.15mm、间距压缩至0.25mm时，传统焊接工艺面临前所未有的挑战：某消费电子厂商数据显示，其0.3mm间距插针的桥连率高达17%，人工补焊成本占比超20%，而热变形导致的基板报废率更是达到8%。如何在“发丝级”空间内实现可靠焊接，成为制约产业升级的关键瓶颈。



（一）传统焊接工艺的致命缺陷





1. 机械接触的不可控性

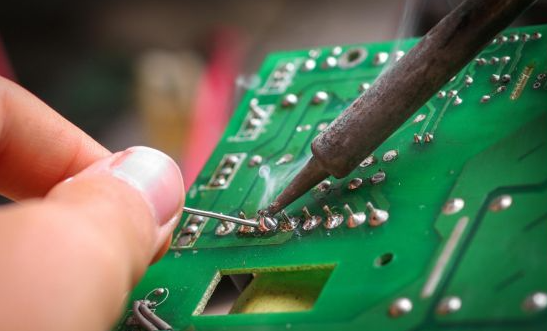

   烙铁焊接的物理压力易导致插针偏移（误差可达±50μm），在0.25mm间距下，相邻插针短路风险激增。某电子厂商采用人工烙铁焊接时，单块PCB的不良率高达15%，且焊点一致性极差。



2. 热影响的破坏性

   波峰焊的高温（240-260℃）会引发PCB基板膨胀，0.1mm超薄板的翘曲度可达0.2mm，导致插针与通孔错位。同时，热敏元件（如半导体芯片）因高温失效的概率提升30%。



3. 微小孔填充的局限性

   传统锡膏印刷工艺难以精准控制0.15mm通孔的焊料量：焊料不足会导致虚焊（导通率仅85%），过量则引发桥连（发生率12%）。



（二）激光锡球焊接的技术革新

大研智造激光锡球焊标准机以非接触式焊接、亚微米级定位和智能锡量控制三大核心技术，重新定义了精密焊接规则。设备最小可处理0.15mm焊盘与0.25mm间距，定位精度达±0.15μm，焊点良率稳定在99.6%以上，为超小间距焊接提供了系统性解决方案。



二、精密焊接的核心突破：激光锡球焊接的四大关键技术

（一）亚微米级视觉定位系统





硬件配置：500万像素工业相机+远心镜头，配合亚像素级图像处理算法，实现±0.15μm的定位精度。

动态校准：焊接前对PCB基板进行全局扫描，建立三维坐标映射，自动补偿基板翘曲（误差＜0.01mm）和插针倾斜（角度误差＜0.5°）。



（二）精准锡球供给与喷射技术





真空吸附与喷射：伺服电机控制真空吸嘴以0.01mm精度拾取锡球，利用压缩空气（0.7MPa）实现5m/s高速喷射，飞行轨迹误差＜5μm。

锡球适配：支持0.15-1.5mm直径锡球，针对0.15mm通孔采用0.2mm锡球（熔后填充率达98%），配合SAC305合金材料，焊点抗拉强度提升至2.5N。



（三）智能激光能量控制系统





脉冲焊接模式：焊接脉冲：80-150W功率持续0.8-1.2ms，瞬间熔化锡球并形成冶金结合，热影响区控制在0.2mm²以内。

动态聚焦技术：激光头根据通孔深度自动调整焦距（精度±0.01mm），确保不同层通孔的能量均匀分布。

氮气保护：焊接区域氧含量＜10ppm，抑制氧化反应，焊点表面粗糙度Ra＜0.8μm，无需后期清洗。



（四）全流程智能检测与闭环控制





在线AOI检测：焊接后0.5秒内完成全焊点扫描，检测项目包括：  插针偏移（允许±15μm）、焊点高度（公差±5μm）、焊盘损伤（分辨率0.1μm）。





三、超小间距焊接全流程解析：从预处理到成品的精密管控

（一）激光锡球焊接：微米级操作的极致演绎

1. 路径规划：

   采用自研算法，避免连续焊接导致的基板局部过热，温度波动控制在±2℃。

   案例：在1000焊点/板的焊接中，路径优化后生产效率提升30%，热变形率降低至0.5%。





2. 实时监控：

   激光能量稳定度＜3‰，锡球喷射频率3球/秒，确保批量生产的一致性。

   温度传感器实时监测基板表面温度，超过阈值自动暂停焊接并报警。



四、行业应用案例：激光锡焊如何重塑产业格局





五、大研智造的核心优势：为什么选择我们？

（一）全链条自主研发能力





硬件自研：激光发生器、供球机构、运动平台等核心部件全自主设计，支持定制化开发（如多工位联动、全自动上下料）。

软件生态：自主开发的焊接算法系统，工艺调试时间缩短70%。



（二）行业领先的工艺经验





20年技术沉淀：累计服务超300家客户，覆盖3C、汽车、医疗等8大行业，定制化解决方案成功率100%。



（三）全周期服务体系





售前支持：免费提供样品测试，出具详细的焊接工艺报告（含焊点强度、可靠性数据）。

售中保障：工程师驻场调试，确保设备与产线无缝对接，提供操作培训。

售后运维：7×24小时远程监控，48小时内现场响应，设备年停机时间＜24小时。



六、结语：精密焊接，选对方法才能突破极限

在电子制造向“更小、更精、更可靠”演进的今天，超小间距插针通孔焊接已不再是“不可能的任务”。大研智造激光锡球焊标准机，以微米级的精度、智能化的控制和全流程的可靠性，为高端电子制造提供了从技术到产能的全面升级方案。如果您还在为精密焊接难题困扰，欢迎[联系我们]，让我们用专业技术为您的产品赋能，共同探索电子制造的未来！



大研智造——精密焊接解决方案专家，助力您的产品领先一步！
