一、300μm植球：精密电子制造的“显微手术”





在半导体封装、先进PCB制程和微型电子元件生产中，300μm（0.3mm）锡球植球工艺是实现高密度互联的核心技术。这一精度相当于人类头发丝直径的4倍，却要在方寸之间完成数百甚至数千颗锡球的精准放置与焊接，其难度堪比“在针尖上雕刻”。某高端芯片封装厂商数据显示，传统植球工艺的良率仅82%，而激光锡焊机的引入使这一指标提升至99.3%，成为突破产能瓶颈的关键。



（一）传统植球工艺的技术瓶颈





1. 网孔治具精度偏差：锡膏印刷植球设备的钢网开孔精度受限（通常≥100μm），易导致锡膏塌陷、偏位或桥连现象，且回流后需清洗助焊剂残留，影响良率与可靠性；

2. 位置偏差显著：视觉定位精度不足（±50μm），锡球偏移导致的短路问题占不良品的40%；

3. 热影响失控：热风回流焊的大面积加热使基板翘曲率提升至8%，影响后续组装精度；

4. 效率低下：单工位每小时最多完成500颗植球，难以满足大规模生产需求。



（二）激光锡焊植球的革命性突破





大研智造激光锡球焊标准机凭借非接触式焊接、亚微米级定位和智能能量控制三大核心技术，重新定义了精密植球工艺。设备最小可喷射0.15mm锡球，定位精度达±0.15mm，在300μm植球场景中展现出传统工艺无法企及的优势。



二、激光锡焊机300μm植球的全流程解析

（一）预处理：定位校准





1.视觉定位：500万像素工业相机配合亚像素级算法，对基板上的植球位点进行全局扫描，建立三维坐标映射，定位误差＜0.1μm。



（二）锡球精准供给与喷射





1. 锡球分拣：振动盘将锡球（直径300μm）有序排列，确保供球合格率＞99.95%；

2. 负压吸附与校准：真空吸嘴拾取单颗锡球后，通过高速旋转摄像头进行姿态校准，确保锡球垂直精度＞99.5%；

3. 脉冲喷射技术：利用压缩气体（0.7MPa）与伺服电机协同控制，将锡球以5m/s速度喷射至目标焊盘，飞行轨迹误差＜5μm。



（三）激光焊接：能量与时间的精准把控





1. 动态聚焦技术：激光头根据焊盘高度自动调整焦距，确保能量密度均匀分布（误差＜3%）；

2. 双脉冲焊接模式：

   预加热脉冲：30W激光功率持续0.5ms，激活焊盘表面活性；

   焊接脉冲：80W功率持续1.2ms，实现锡球与焊盘的冶金结合；

3. 氮气保护：焊接区域氧含量＜10ppm，抑制氧化层生成，确保焊点光亮无气孔。



（四）在线检测与闭环反馈





1. AOI视觉检测：焊接后0.8秒内完成全点位扫描，检测项目包括：

   锡球位置偏差（允许±15μm）；

   焊点高度一致性（公差±5μm）；

   焊盘损伤情况（分辨率0.1μm）；

2. SPI焊膏检测：通过激光共聚焦扫描，分析焊点的三维形态，确保焊球熔深＞200μm；



三、关键技术参数与性能对比

指标	传统植球工艺	大研智造激光植球工艺
最小植球直径	500μm	150μm
定位精度	±50μm	±0.15μm
焊点拉拔力	0.8-1.2N	1.5-2.0N
热影响区直径	800μm	200μm
产能（单点 / 小时）	500 颗	1800 颗
良率	82%	99.3%





四、行业应用案例：从芯片到微型模组的植球革命

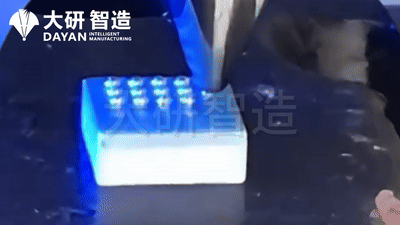

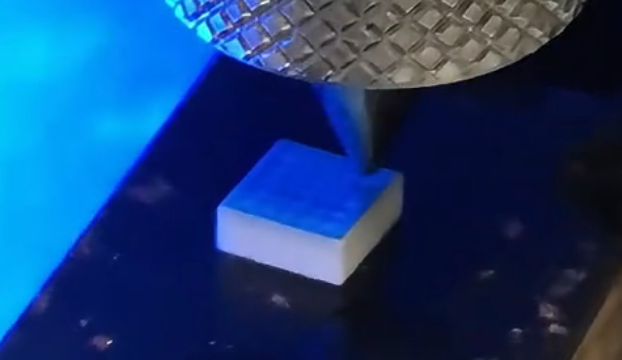

（一）3mm×3mm基板上植球25颗（直径300μm）





（二）汽车电子PCB植球







五、大研智造植球技术的核心竞争力

（一）全自主研发的硬件体系





1. 激光系统：自研光纤/半导体激光发生器，能量稳定性达±1%，寿命超10万小时；

2. 供球系统：振动盘+视觉分拣+真空喷射三级控制，确保锡球供给的稳定性与精度；

3. 运动系统：大理石龙门平台+进口伺服电机，重复定位精度±0.5μm，振动幅度＜0.01mm。



（二）行业领先的服务能力





定制化开发：基于20年精密焊接经验，为客户提供从设备改造到工艺验证的全流程定制；

快速响应：7×24小时技术支持，48小时内抵达现场解决问题；

培训体系：提供操作培训、工艺优化培训及认证服务，确保客户自主掌握核心技术。



六、结语

大研智造激光锡焊机在300μm植球领域的突破，不仅是精密制造技术的升级，更是电子产业向小型化、高性能化演进的关键支撑。从芯片封装到医疗植入设备，其技术应用正在重塑多个行业的生产范式。凭借全自主研发的硬件实力、智能化的软件生态和深度定制的服务能力，大研智造正引领激光植球技术迈向新的高度。如果您在精密植球领域面临挑战，欢迎[联系我们]，共同探索微米级制造的无限可能。
