一、电感行业的发展趋势与焊接挑战





在5G通信、新能源汽车、人工智能等新兴技术的推动下，电感作为核心无源元件，正经历前所未有的技术变革。数据显示，全球电感市场规模年均增长超10%，其中小型化、高频化、大功率电感的需求占比已达65%以上。某知名电子元件厂商的车载电感产品，体积较三年前缩小40%，但电感量提升了3倍，这对焊接工艺提出了近乎苛刻的要求。



传统焊接技术在电感生产中面临四大瓶颈：

1. 微型化焊接难题：0402尺寸（1.0mm×0.5mm）电感的引脚间距不足0.3mm，烙铁焊接的定位误差率高达20%；

2. 热敏感元件损伤：绕线电感的绝缘漆层厚度仅10-15μm，热风焊接的热冲击易导致层间短路，不良率超15%；

3. 异型结构焊接盲区：一体成型电感的三维立体引脚，传统平面焊接设备无法实现全周焊接；

4. 产能瓶颈：人工焊接效率低，单工位日产能不足2000件，难以满足规模化生产需求。



二、激光锡焊机的技术突破与应用优势

（一）非接触式焊接守护电感性能

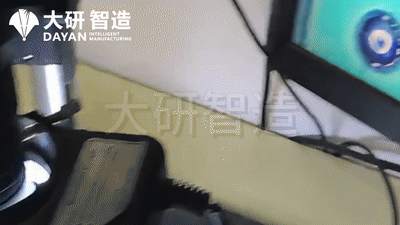

大研智造激光锡球焊标准机采用非接触式激光能量传导，避免传统焊接的机械压力对电感结构的损伤。在焊接0.1mm直径的漆包线时，设备通过0.5ms短脉冲激光瞬间熔锡，热影响区控制在0.02mm²以内，绝缘层损伤率从传统工艺的12%降至0.8%。某高频电感厂商应用后，产品的Q值（品质因数）稳定性提升18%，满足5G基站对高频信号传输的严苛要求。



（二）微米级定位实现精密连接





设备搭载的500万像素视觉系统，结合亚像素级图像处理算法，实现±0.15mm定位精度。在0.25mm间距的焊盘焊接中，可精准识别电感引脚的三维坐标，配合自主研发的锡球喷射机构（最小喷射0.15mm锡球），确保焊点居中率达99.5%。某一体成型电感制造商通过该技术，将焊接良品率从78%提升至99.2%。



（三）智能化工艺适配多元需求





通过模块化软件系统，设备可存储200组以上焊接参数，支持不同型号电感的快速切换。在功率电感焊接中，系统自动匹配200W光纤激光与1.0mm锡球，实现磁芯与绕组的高强度连接；而在高频电感焊接时，切换至60W半导体激光与0.2mm锡球，确保微小焊点的电气性能。某电子企业测算，设备换型时间从传统工艺的2小时缩短至8分钟，生产效率提升6倍。



（四）全流程质量管控体系





集成在线AOI检测模块，实时监控焊点形态与锡量分布，检测精度达±0.005mm；配置X射线探伤系统，可穿透电感封装层，检测内部虚焊缺陷，缺陷识别率超99%。某汽车电子厂商引入该设备后，电感的批次不良率从5.6%降至0.3%，通过IATF 16949认证的周期缩短40%。



三、激光锡焊机在电感生产中的全场景应用

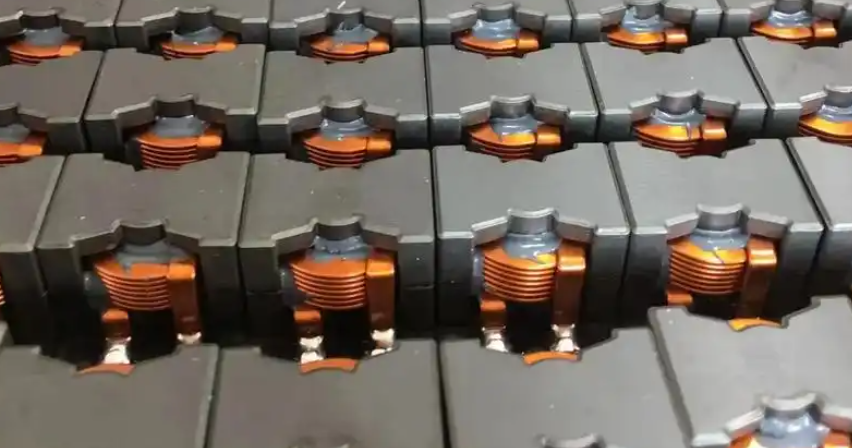

绕线电感：从线圈到引脚的精密连接

在绕线电感生产中，需将直径0.05mm的漆包线焊接至0.3mm的引脚焊盘。大研智造技术方案：





1. 绝缘层处理：预脉冲激光（功率30W）剥离漆包线绝缘层，保留金属芯完整性；

2. 精准焊接：采用0.2mm锡球，激光功率80W，脉冲宽度1.2ms，实现焊点拉拔力≥1.5N；

3. 效率提升：单点焊接时间0.6秒，单设备日产能达12000件，较人工提升10倍。





四、应用成效与行业价值





（一）生产效能跃升

效率：单设备日均产能达1.5万件，是传统工艺的8倍；

成本：良品率提升至99.6%，年节约返工成本超200万元；

能耗：非接触式焊接减少40%的能源消耗，符合绿色制造趋势。



（二）产品性能突破

电气性能：接触电阻降低至20mΩ以下，电感的直流损耗减少15%；

环境适应性：通过-40℃至125℃高低温循环测试，焊点可靠性提升30%；

小型化突破：支持0201尺寸（0.6mm×0.3mm）电感焊接，推动产品体积再降30%。



五、结语





大研智造激光锡球焊锡机以“精密、高效、可靠”的技术特性，成为电感行业升级的核心驱动力。从微型化手机电感到大功率车载电感，其应用场景的不断拓展，标志着电感制造正式进入“激光精密焊接时代”。凭借20余年的行业积淀与全自主研发能力，我们不仅提供设备，更提供从工艺开发、产线规划到人才培训的全周期服务。如果您在电感焊接中面临挑战，欢迎[联系我们]，共同开启精密制造的新征程。
