一、水下摄像机的严苛需求与焊接挑战





在海洋探索、水下工程监测以及潜水运动记录等领域，水下摄像机的重要性愈发凸显。这类设备需要在复杂多变的水下环境中稳定工作，既要适应浅水的温和环境，也要承受深水的高压与低温，同时还要在浑浊、腐蚀性强的混合水域中保持性能稳定。某知名水下设备制造商研发的新型水下摄像机模块，尺寸仅为3X1.6X1.6厘米，却集成了电源控制板、灯板和核心功能模块，通过插脚与引线实现电气连接。其对焊接工艺提出了近乎苛刻的要求：既要确保微小间距焊点的牢固可靠，又要避免焊接热影响对精密元器件造成损伤，传统焊接技术在面对这些挑战时显得力不从心。

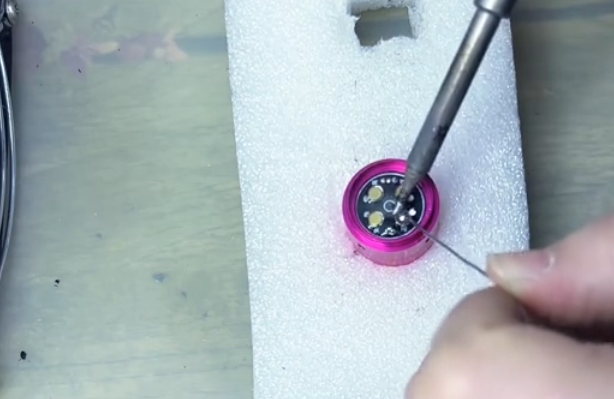

水下摄像机模块的工作特性决定了焊接质量直接关系到设备的可靠性。例如，在深海作业中，一旦出现虚焊或短路，不仅会导致拍摄中断，甚至可能造成设备永久性损坏。而传统烙铁焊接、热风焊接等技术，因存在机械接触压力大、热影响区域广、定位精度低等问题，难以满足水下摄像机模块的焊接需求。在这种背景下，大研智造全自动激光锡球焊锡机凭借先进的非接触式焊接技术，成为攻克难题的关键。



二、大研智造激光锡球焊锡机的技术优势

（一）高精度定位系统





大研智造激光锡球焊标准机搭载500万像素CCD相机与亚像素级图像处理算法，实现±0.15mm的超高定位精度。这一特性对于水下摄像机模块中0.25mm间距的微小焊盘焊接至关重要，能够精准识别插脚与引线位置，确保激光束准确作用于焊接点，避免因定位偏差导致的焊接不良。



（二）智能能量控制技术





设备采用闭环温度控制系统，激光功率可在60-150W（半导体）/200W（光纤）范围内灵活调节。针对水下摄像机模块中不同材质、不同厚度的焊接对象，系统能够自动优化激光能量输出，将热影响区控制在极小范围。例如，在焊接敏感的传感器引线时，通过精确控制激光脉冲宽度和频率，既能保证焊点牢固，又能防止基板和元器件因过热受损。



（三）高效锡球输送系统





自主研发的真空负压锡球输送机构，可稳定输送直径0.15-1.5mm的锡球，送球精度达±0.01mm。这一技术确保了焊点大小均匀一致，尤其适用于水下摄像机模块中对焊点一致性要求极高的插针焊接，有效提升焊接良品率。



（四）稳定可靠的机械结构





设备采用整体大理石龙门平台架构，具备卓越的稳定性和刚性，可有效抵御焊接过程中的振动干扰。同时，非接触式焊接设计避免了机械压力对微小元器件的损伤，为水下摄像机模块这类精密部件的焊接提供了可靠保障。



三、打样焊接过程全记录

（一）前期工艺评估与参数调试

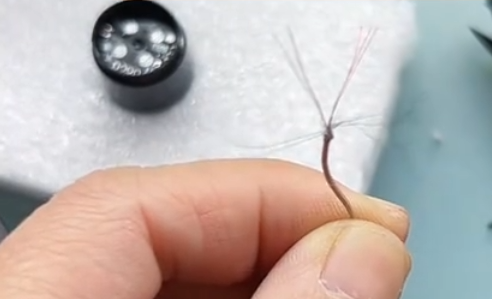

客户将水下摄像机模块样品送达大研智造实验室后，技术团队立即对产品结构、材料特性和焊接要求进行详细分析。针对模块中的插针焊接和引线焊接，分别制定了不同的焊接方案。在参数调试阶段，通过多次试验优化激光功率、焊接时间、锡球直径等关键参数。例如，在引线焊接中，将激光功率设定为80W，脉冲宽度调整为2ms，选用0.2mm直径的锡球，既能保证焊点强度，又能避免引线熔断。



（二）实际焊接操作

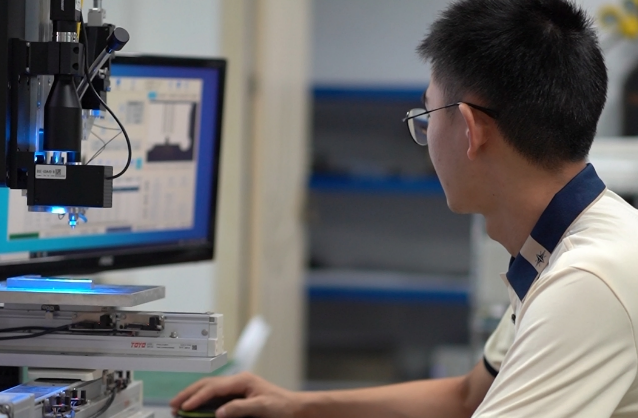

在正式焊接过程中，大研智造激光锡球焊锡机展现出强大的性能优势。设备的视觉定位系统快速识别模块上的焊接点位，仅需2秒即可完成定位校准。随后，锡球输送系统精准推送锡球至焊接区域，激光束瞬间作用，完成单点焊接仅需0.3秒。整个焊接过程流畅高效，且无需人工干预，有效减少了人为因素对焊接质量的影响。



（三）质量检测与优化

焊接完成后，技术团队采用显微镜、X射线检测仪等设备对焊点进行全方位检测。结果显示，焊点形状饱满，呈均匀的半球形，表面光滑无气孔；经测量，接触电阻均小于30mΩ，绝缘电阻大于100MΩ，完全满足水下摄像机模块的电气性能要求。在机械性能测试中，通过拉力试验和振动试验，焊点均未出现脱落或松动现象，表现出优异的可靠性。







针对部分焊接效果仍有提升空间的点位，技术团队进一步优化参数，调整激光能量分布和焊接顺序。经过三轮优化，最终将焊接良品率提升至99.8%，远超客户预期。



四、应用效果与客户反馈

（一）生产效率提升





在引入大研智造激光锡球焊锡机后，客户的水下摄像机模块焊接效率大幅提高。单台设备每小时可完成300个模块的焊接，较传统焊接方式效率提升4倍以上，有效缓解了产能瓶颈，缩短了产品交付周期。



（二）成本显著降低





由于焊接良品率的大幅提升，产品返修率从原来的8%降至0.2%，极大减少了因焊接不良导致的原材料浪费和人工成本。同时，设备的自动化操作减少了对熟练焊工的依赖，进一步降低了人力成本。据客户测算，年综合成本降低超过35%。



五、行业应用拓展与展望

大研智造激光锡球焊锡机在水下摄像机模块焊接中的成功应用，充分证明了其在精密焊接领域的领先地位。除水下设备外，该设备还广泛应用于高清微小摄像模组、传感器、晶圆、光电子、MEMS等微电子行业，以及军工电子、航空航天、精密医疗等高精尖领域。





随着电子产品向小型化、集成化发展，对精密焊接技术的需求将持续增长。未来，大研智造将继续加大研发投入，不断优化设备性能，拓展应用领域。例如，研发更高速的视觉识别系统，进一步提升焊接效率；开发适用于新型材料的焊接工艺，满足行业发展新需求。同时，深化与客户的合作，提供更完善的定制化解决方案，助力电子制造业迈向更高精度、更高效率的发展阶段。



六、结语





大研智造全自动激光锡球焊锡机在水下摄像机模块焊接中的应用案例，是技术创新推动产业升级的生动体现。通过先进的焊接技术和专业的服务，大研智造不仅帮助客户解决了实际生产难题，更树立了精密焊接领域的新标杆。如果您在精密焊接方面遇到挑战，无论是水下设备、3C电子还是其他高精密产品，欢迎联系大研智造。我们将凭借20余年的行业经验和全自主研发能力，为您提供从设备选型、工艺优化到售后服务的一站式解决方案，共同探索精密焊接的无限可能。
