在医疗与美妆行业的精密制造领域，16 毫米医用超声压电陶瓷雾化盘宛如一颗 “心脏”，承担着将液体高效转化为微米级雾滴的核心使命。其性能优劣，直接决定着诸如医用雾化器、美容仪等产品的使用效果与安全性。然而，传统手工焊接这一 “老工匠”，在面对这类精密器件时，却逐渐显露出力不从心的态势。大研智造凭借前沿的激光锡球焊锡机技术，成功为客户搭建起通往高效精密焊接的 “桥梁”，实现了焊接工艺的华丽蜕变。



客户产品介绍

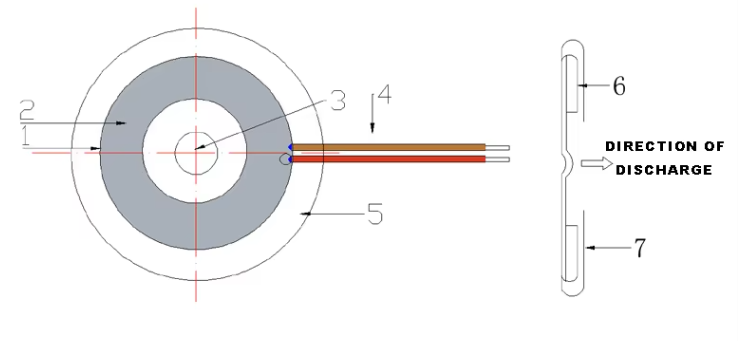

客户所生产的 16 毫米 PI 聚合物网状微孔雾化器板，堪称医疗与美妆领域的 “精工之作”。从性能参数剖析，其工作频率稳定锚定在 115kHz ± 5，这一精准的频率设定，恰似为雾化盘注入了稳定跳动的 “脉搏”，确保超声振动的稳定输出，从而实现液体的高效雾化。在微孔结构方面，该雾化盘采用专业激光钻孔技术精心雕琢，打造出 2 - 8μm 均匀孔径的 “雾滴通道”，孔透率更是突破 98% 大关。这些均匀分布的微孔，犹如精密的 “滤网”，让液体在雾化过程中均匀通过，进而产生细腻、均匀的雾滴，完美契合医疗与美妆产品对雾化效果一致性的严苛要求。此外，食品级材料的应用，为产品披上了一层安全的 “铠甲”，杜绝了有害物质释放的风险，为其在医疗和美妆场景的安全使用提供了坚实保障。



传统手工焊接的困境

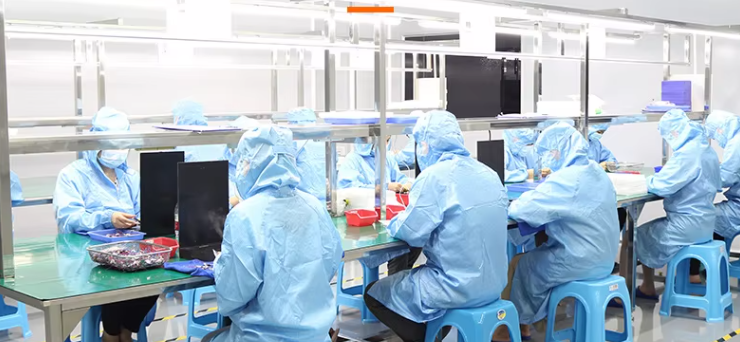

在与大研智造携手前，客户一直沿用手工焊接引线的方式处理 16 毫米医用超声压电陶瓷雾化盘的焊接工序。这一传统工艺，在面对精密的雾化盘时，暴露出诸多难以忽视的问题。



焊接质量的 “不稳定天平”

手工焊接就像一场 “手艺表演”，其质量好坏完全依赖焊工的个人技艺与经验。即便经验丰富的焊工，在长时间高强度作业下，也难以保证每个焊点的质量始终如一。对于 16 毫米的医用超声压电陶瓷雾化盘，其微小的尺寸和极高的精度要求，使得手工焊接极易出现虚焊、短路、冷焊等缺陷，如同在精密仪器中埋下 “隐患炸弹”。据客户统计，手工焊接的焊点不良率高达 18%，大量产品因焊接缺陷返工，不仅大幅增加生产成本，还严重影响产品整体质量与可靠性。在医疗雾化器应用中，一个虚焊的焊点就可能致使雾化盘 “罢工”，进而影响整个医疗设备的正常运转，甚至危及患者的治疗效果。



生产效率的 “缓慢蜗牛”

手工焊接的速度在大规模生产需求面前，宛如一只 “缓慢爬行的蜗牛”。在市场竞争白热化的当下，客户急需快速、高效地生产出大量高品质产品以抢占市场。然而，手工焊接每完成一个雾化盘的引线焊接，平均耗时 4 - 6 分钟，这严重制约了生产效率的提升。随着订单量的不断攀升，传统手工焊接的低效率成为企业发展的 “绊脚石”，导致交货周期延长，客户满意度随之下降。



人力成本的 “沉重枷锁”

手工焊接对操作人员的技能水平和专注力要求极高，培养一名熟练焊工需投入大量时间和精力。加之劳动力成本不断上涨，人工焊接的人力成本逐渐成为企业肩头的 “沉重枷锁”。此外，焊接工作环境中的高温、强光等不利因素，对操作人员的身体健康造成威胁，导致人员流动性增大，进一步增加企业的管理成本与生产风险。



大研智造激光锡球焊锡机的技术革新

面对客户在 16 毫米医用超声压电陶瓷雾化盘焊接上的重重困境，大研智造带来了激光锡球焊锡机这一 “秘密武器”，其多项领先技术为焊接工艺升级注入强大动力。

高精度定位系统：“精准的鹰眼”





大研智造激光锡球焊锡机配备的高分辨率视觉定位系统，如同拥有一双 “精准的鹰眼”。其采用 500 万像素的 CCD 相机，能够敏锐捕捉焊接部位的细微特征。借助先进的图像处理算法与亚像素识别技术，定位精度达到 ±0.02mm 的惊人水平。在焊接 16 毫米医用超声压电陶瓷雾化盘的微小引线上，该系统可确保激光束精准 “命中” 焊接点，有效规避因定位偏差引发的焊接缺陷。例如，在对雾化盘上直径仅 0.2mm 的引脚进行焊接时，能够将锡球精准放置在引脚与基板的焊接区域，实现高精度、稳定一致的焊接效果。



精准的激光能量控制：“智能的温控师”





设备所采用的先进激光能量控制技术，犹如一位 “智能的温控师”。它能够依据不同焊接材料与工艺要求，精准调节激光的功率、脉冲宽度和频率等参数。对于 16 毫米医用超声压电陶瓷雾化盘这种对热影响极为敏感的产品，该技术可实现快速、局部加热，将热影响区牢牢控制在≤0.1mm² 的极小范围内，有效避免因过热导致的压电陶瓷性能受损。同时，PID 闭环控制技术实时监测焊接温度变化，如同一位 “忠实的守护者”，根据反馈信息自动调整激光能量，确保焊接过程稳定可靠。



高效稳定的锡球输送系统：“可靠的运输队”





大研智造激光锡球焊锡机的锡球输送系统，堪称一支 “可靠的运输队”。它采用真空吸附送球方式，通过精确调控真空度和气流，确保锡球稳定、准确地从存储仓 “运输” 至喷嘴。设备可稳定输送直径 0.15 - 1.8mm 的锡球，输送误差控制在 ±0.01mm 以内。在焊接 16 毫米医用超声压电陶瓷雾化盘时，能依据焊点大小和要求，精准输送合适直径的锡球，保障焊点质量与一致性。此外，氮气保护的锡球存储仓，将氧含量严格控制在≤10ppm，有效防止锡球氧化，确保焊接时锡球充分熔化并与焊接材料形成良好冶金结合。



智能化控制系统：“智慧的大脑”





设备搭载的智能化控制系统，宛如一个 “智慧的大脑”。操作人员只需在人机界面输入焊接工艺参数，设备即可自动完成焊接任务。该系统具备实时监测和故障诊断功能，如同 “智能医生”，对焊接过程中的各项参数进行实时分析，一旦发现异常立即发出警报并采取应对措施，保障设备稳定运行与焊接质量。同时，远程控制和数据传输功能方便企业进行生产管理与质量追溯，管理人员可通过网络远程监控设备运行状态、查看焊接数据，实现对生产过程的实时优化调整。



大研智造激光锡球焊锡机的应用成效

焊接质量：从 “瑕疵品” 到 “精品” 的飞跃

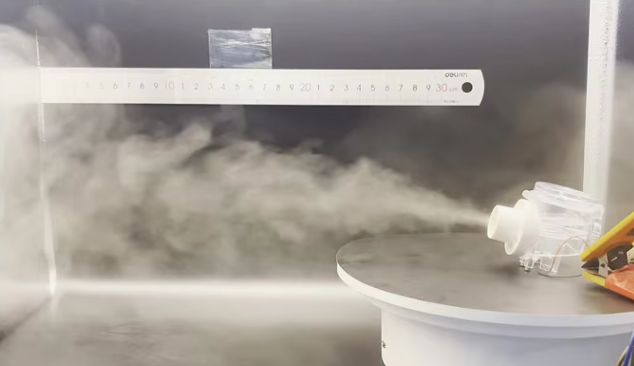

引入大研智造激光锡球焊锡机后，客户的 16 毫米医用超声压电陶瓷雾化盘焊接质量实现了质的飞跃，如同从 “瑕疵品” 蜕变为 “精品”。焊点不良率从手工焊接的 18% 骤降至 1% 以内，虚焊、短路、冷焊等缺陷近乎绝迹。经严格质量检测，采用激光锡球焊的雾化盘在电气性能、机械强度和超声振动性能等方面均表现卓越，完全满足医疗和美妆行业的严苛质量标准。在超声振动测试中，焊接后的雾化盘能稳定以 115kHz ± 5 的频率振动，振动幅度均匀，雾滴输出稳定，大大提升产品在实际使用中的可靠性与稳定性，降低售后维修成本，增强客户市场竞争力。



生产效率：从 “龟速” 到 “火箭式” 提升





大研智造激光锡球焊锡机的焊接速度堪称 “火箭式” 提升，相较于手工焊接的 “龟速”，优势明显。每完成一个雾化盘的引线焊接仅需 0.6 - 1.2 分钟，生产效率提升 3 - 8 倍。设备的高自动化程度支持连续、批量生产，进一步提高生产效率。客户引入设备后，生产线日产量从 150 个飙升至 1000 个以上，生产能力大幅增强，交货周期显著缩短，客户满意度大幅提升。



成本控制：“开源节流” 的典范





尽管大研智造激光锡球焊锡机采购成本相对较高，但从长远来看，却为客户实现了 “开源节流”。焊接质量提升使产品不良率大幅下降，每年因减少返工和报废节省成本超 60 万元。生产效率提高降低单位产品生产成本，设备高效运行减少使用时间和能源消耗，同时减少操作人员需求，人力成本大幅降低。此外，设备稳定性和可靠性高，维护成本低，进一步减轻企业运营负担。



产品创新：开启 “升级之路”





大研智造激光锡球焊锡机的应用，为客户产品升级创新打开了大门。高精度、微小尺寸焊接能力助力客户优化产品设计，实现技术突破。在新一代雾化盘研发中，利用该技术实现更精细电路连接，雾化效率提升 25%，能耗降低 15%，满足市场对高效节能产品的需求，为客户开拓新的市场机遇。



展望



展望未来，随着医疗和美妆行业的蓬勃发展，对 16 毫米医用超声压电陶瓷雾化盘等精密部件的需求将持续增长，质量要求也将愈发严苛。大研智造将持续加大研发投入，不断优化激光锡球焊锡机性能，为客户提供更先进、高效、可靠的焊接解决方案。同时，深化与客户合作，精准把握市场需求，共同推动行业技术进步，为医疗和美妆行业发展贡献更多力量。



如果您也在精密部件焊接中遭遇难题，渴望提升产品质量与生产效率，欢迎选择大研智造激光锡球焊锡机。我们专业的技术团队将为您量身定制解决方案，助您突破困境，提升企业竞争力。



立即联系我们，获取免费的焊接测试与专业的工艺咨询：[ 186-2714-0925 ]，[ 留言咨询 ]。同时，您还可以寄送样品，大研智造提供免费打样服务。
